Johdanto nosturiin ja raskaisiin hydraulisiin sylintereihin

Hydrauliset sylinterit ovat elintärkeitä mekaanisia toimilaitteita, jotka käyttävät paineistettua hydraulista nestettä lineaarisen voiman ja liikkeen tuottamiseksi. Niillä on keskeinen rooli raskaissa koneissa ja nostolaitteissa, muuttaen hydraulisen energian mekaaniseksi ulostuloksi. Nämä komponentit ovat erityisen kriittisiä sovelluksissa, joissa vaaditaan suurta voimaa ja tarkkaa liikettä, kuten nosturissa ja teollisuusluokan laitteissa.

Nosturijärjestelmissä ja raskaissa ympäristöissä hydraulisten sylinterien suorituskyky ja luotettavuus vaikuttavat suoraan toiminnan tehokkuuteen ja turvallisuuteen. Massiivisten kuormitusten nostamisesta stabiloiviin rakenneosiin, oikea hydraulisylinteri voi määrittää järjestelmän tehokkuuden äärimmäisissä työolosuhteissa. Sopivan sylinterin valitseminen ei ole vain eritelmien sovittamista - siihen sisältyy tekijöiden, kuten painekapasiteetin, kuorman tarpeen, aivohalvauksen pituuden, asennuskokoonpanon ja ympäristön kestävyyden arviointi.

Tämä artikkeli tarjoaa perusteellisen yleiskuvan hydraulisylintereistä, keskittyen niiden levittämiseen nosturissa ja raskaissa koneissa. Siinä tutkitaan myös erilaisia sylinterityyppejä, niiden rakentamista ja toiminnallisuutta, avainvalintakriteerejä, ylläpitostrategioita ja nousevia tekniikoita, jotka muokkaavat hydraulisen käytön tulevaisuutta.

Hydraulisylinterien ymmärtäminen

Hydrauliset sylinterit ovat mekaanisia laitteita, jotka tuottavat lineaarista liikettä ja voimaa käyttämättömän hydraulisen nesteen avulla. Ne ovat olennainen osa teollisuus-, rakennus- ja mobiililaitteissa käytettyjä hydraulisia järjestelmiä.

Mikä on hydraulisylinteri?

Sen ytimessä hydraulisylinteri koostuu lieriömäisestä tynnyristä, männästä, joka on kytketty sauvaan ja päätykannat. Perustoiminto sisältää männän toisella puolella paineistavaa nestettä liikkeen luomiseksi sauvassa. Nesteen paine pakottaa mäntä laajentamaan tai vetämään vetämään lineaarisen liikkeen.

Operaation perusperiaatteet

Hydrauliset sylinterit toimivat Pascalin lain perusteella, jonka mukaan suljettuun nesteeseen kohdistuva paine siirretään tasaisesti kaikkiin suuntiin. Kun hydraulinen neste pumpataan sylinterin toiselle puolelle, paine aiheuttaa mäntä liikkumisen. Tuotettu voima riippuu nestepaineesta ja männän pinta -alasta.

Hydraulisylinterin avainkomponentit

• Sylinterin tynnyri : Mäntää ja säilyttää paineistetun nesteen.
• Mäntä- ja männän sauva : Muuntaa nestepaine mekaaniseksi liikkeeksi.
• Päätykanta : Sulje tynnyrin molemmat päät ja tue tangoa ja nestevirtausta.
• Tiivisteet ja tiivisteet : Estä sisäinen ja ulkoinen vuoto.
• Satamat : Anna hydraulisen nesteen päästä ja poistua sylinteristä.

Hydraulisylinterien tyypit

Hydrauliset sylinterit ovat useissa malleissa, joista kukin sopii tiettyihin operatiivisiin tarpeisiin ja mekaanisiin kokoonpanoihin. Sylinterityypin valinta vaikuttaa järjestelmän yleiseen suorituskykyyn, tehokkuuteen ja käyttöikäyn. Alla on yleisimmät tyypit, joita käytetään nosturi- ja raskaan koneiden sovelluksissa.

Yhden näyttelijä sylinterit

Kuvaus ja toiminto:
Yhden toiminnan sylinterit on suunniteltu käyttämään voimaa vain yhteen suuntaan - tyypillisesti laajennukseen. Hydraulinen neste tulee yhden portin läpi työntäen mäntä ulospäin. Paluu aivohalvaus saavutetaan yleensä ulkoisen voiman, kuten painovoiman tai jousen kautta.

Edut:

• Yksinkertainen suunnittelu ja alhaisemmat kustannukset
• Vähemmän komponentteja johtaa helpompaan huoltoon
• Sopii hyvin pystysuoraan toimintaan, kuten nosto

Haitat:

• Rajoitettu yhden suunnan voimaan
• Tarvitaan ulkoinen palautusvoima
• Vähemmän ohjausliikkeen hallintaa

Tyypilliset sovellukset:

• Nostoalustat
• Kippiauton sängyt
• Painoperkinnällä oleva palautuslaite

Kaksoisnäyttelijät

Kuvaus ja toiminto:
Kaksoiskäyttöiset sylinterit käyttävät hydraulista painetta männän siirtämiseen molempiin suuntiin - laajennus ja vetäytyminen. Kaksi porttia säätelevät nestevirtausta männän molemmilla puolilla.

Edut:

• Tarjoaa voimaa molempiin suuntiin
• Suurempi liikkumisen hallinta
• Sopii vaakasuoraan ja pystysuuntaiseen sovellukseen

Haitat:

• Monimutkaisempi kuin yksittäiset toimivet sylinterit
• Hieman korkeammat kustannukset
• Vaatii tarkempia ohjausjärjestelmiä

Tyypilliset sovellukset:

• Mobile Crane -puomit
• Rakennusvälineet
• Teollisuuspuristimet ja kiinnitysjärjestelmät

Teleskooppiset sylinterit

Kuvaus ja toiminto:
Teleskooppisylinterit sisältävät useita sisäkkäisiä vaiheita tai hihoja, jotka ulottuvat peräkkäin. Tämä malli mahdollistaa pidemmän iskun kompaktilla sisäänvedetyllä pituudella.

Edut:

• Avaruustehokas laajennettuun ulottuvuuteen
• Ihanteellinen sovelluksiin, jotka tarvitsevat pitkää laajennusta
• Tarjoaa korkean nostoominaisuuksia

Haitat:

• Monimutkaisempi rakenne
• Korkeammat korjaus- ja huoltokustannukset
• Alttiita kulumiselle, jos sitä ei ole kunnolla ylläpidetty

Tyypilliset sovellukset:

• Kuorma-autojen nosturit
• Ilmakorotusalustat
• Maatalouden perävaunut ja kaatokappaleet

Hitsatut sylinterit

Kuvaus ja toiminto:
Hitsatujen sylinterien päätykannat hitsataan suoraan sylinterin tynnyriin muodostaen kompaktin ja kestävän suunnittelun. Niitä käytetään tyypillisesti vaativissa sovelluksissa niiden lujuuden ja matalan profiilin vuoksi.

Edut:

• Vahva, suljettu rakenne
• Kompakti ja tilaa säästävä
• Sopii korkeapaineisiin ympäristöihin

Haitat:

• Vaikea purkaa huoltoa varten
• Ei ihanteellinen usein huolletuille järjestelmille

Tyypilliset sovellukset:

• Maanläheinen kone
• Raskasnosturit
• Teollisuuskuormitukset ja kompaktit laitteet

Solmiotangon sylinterit

Kuvaus ja toiminto:
TIED -sauva -sylinterit käyttävät ulkoisia kierteitettyjä sauvoja päätykantojen pitämiseen paikoillaan, mikä helpottaa niiden käyttöä ja purkamista.

Edut:

• Yksinkertainen huolto ja osien vaihtaminen
• Standardisoidut komponentit
• Yleisesti saatavissa oleva ja kustannustehokas

Haitat:

• Vähemmän vankka äärimmäisistä toiminnoista
• Solmiotangojen suuruus
• Mahdollisuus sauvan löystymiseen korkean värähtelyn asetuksissa

Tyypilliset sovellukset:

• Tehdasautomaatiojärjestelmät
• Materiaalikäsittelylaitteet
• Kevyet teollisuuskoneet

Jokaisella hydraulisylinterillä on ainutlaatuiset rakenteelliset piirteet ja suorituskykyominaisuudet. Oikean valitseminen riippuu sovelluskohtaisista tekijöistä, kuten voiman suunnasta, avaruusrajoituksista, kuormitusvaatimuksista ja ylläpidon saavutettavuudesta.

Nosturin hydrauliset sylinterit : Erityiset sovellukset

Hydrauliset sylinterit ovat välttämättömiä nosturien toiminnallisuudelle, mikä tarjoaa tarvittavan voiman ja hallinnan nostamiseen, laskemiseen, laajentamiseen ja pyörittämiseen. Nämä sylinterit on suunniteltu kestämään korkeita paineita, toistuvaa liikettä ja vaihtelevia ympäristöolosuhteita. Nosturin tyypistä ja käyttötapauksesta riippuen hydrauliset sylinterit on räätälöity vastaamaan erityisiä mekaanisia ja turvallisuusvaatimuksia.

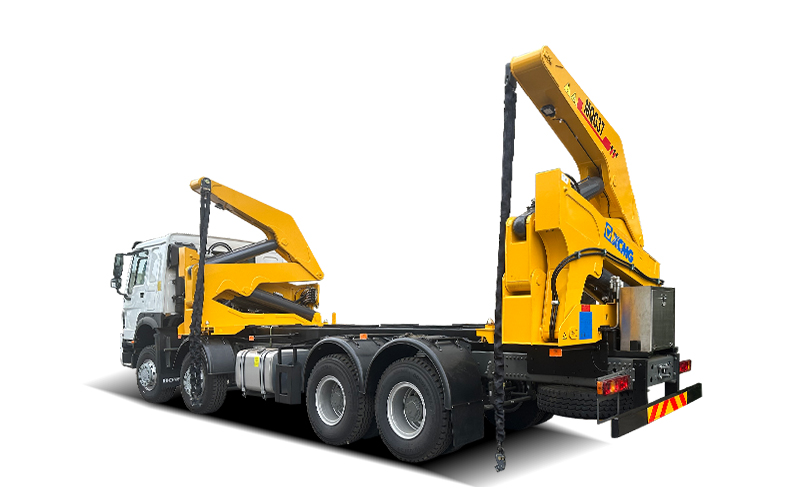

Käyttö mobiili -nosturissa

Kuorma -autoihin tai indeksointikohteisiin usein asennetut liikkuvat nosturit luottavat voimakkaasti hydraulisiin sylintereihin puomin nivelten, kaukoputken, turmeltumattomien käyttöönottoa ja kuorman nostamista varten. Näiden sylinterien on toimittava dynaamisilla kuormilla ja vaihtelevilla kulmilla säilyttäen samalla tarkan ohjauksen.

Tärkeimmät ominaisuudet:

• Korkean lujuuden materiaalit raskaan nostamisen tukemiseksi
• Kompakti, korkeapaineinen sylinterit puomin jatkamiseksi
• Teleskooppiset sylinterit, jotta saadaan pidempi ulottuvuus pienikokoisessa muodossa

Sovellusalueet:

• Teleskooppinen puomiliike
• Oursigger -laajennus ja vetäytyminen
• Stabilointijärjestelmät

Käytä ylärajoissa

Yläosanosturit, joita käytetään tyypillisesti teollisuus- ja tuotantolaitoksissa, käyttävät hydraulisia sylintereitä nosto- ja vaunun liikkeeseen, etenkin malleissa, joissa sähkömoottorit täydennetään tai korvattu hydraulisilla asemilla.

Tärkeimmät ominaisuudet:

• Sileä ja toistettava liikkeenohjaus
• Kompakti hitsatut sylinterit säästämään tilaa
• Parannetut turvallisuus- ja vika-turvalliset lukitusmekanismit

Sovellusalueet:

• Pystysuorat nostomekanismit
• Silta- ja vaununkäyttö
• Hätäjarrutus- tai kuormitusominaisuudet

Käyttö rakennusnosturissa

Rakennusnosturit, mukaan lukien tornin nosturit ja karkean maastonosturit, kohtaavat korkeat rakenteelliset kuormat ja toimivat usein ankarissa ulkoolosuhteissa. Näissä nosturissa käytettyjen hydraulisten sylinterien on tarjottava korkea kuormituskyky, kestävyys ja korroosionkestävyys.

Tärkeimmät ominaisuudet:

• Korroosiokeskeiset pinnoitteet ulkoilua varten
• Raskas rakenne korkean syklin käyttöä varten
• Tiivisteet ja pyyhkimet, jotka on suunniteltu likaisiin tai hioma -ympäristöihin

Sovellusalueet:

• Luffing- ja läpimurtomekanismit
• Teleskooppiset puomiosat
• Kuormankäsittely- ja paikannusjärjestelmät

Suunnittelu näkökohdat nosturin sylintereille

Suunnitellessasi tai valitessasi hydraulisia sylintereitä nosturin sovelluksiin, seuraavat tekijät ovat tyypillisesti priorisoituja:

• Kuormituskapasiteetti: Nosturit käsittelevät usein dynaamisia ja vaihtelevia kuormia. Sylinterien on kyettävä kestämään sekä staattiset että iskukuormat.
• Tarkkuuden hallinta: Sileä ja tarkka hallinta on välttämätöntä turvallisuuden kannalta nostamisen ja paikannuksen aikana.
• Turvallisuusvaatimukset: Sisäänrakennetut lukitusventtiilit, paineenalennuslaitteet ja tarpeettomat järjestelmät auttavat estämään onnettomuuksia.
• Ympäristövastus: Ulkoilan nosturit vaativat suojaa kosteutta, pölyä, UV -valotusta ja lämpötilan vaihtelua vastaan.
• Palvelu: Mobiilioperaatioissa kyky tarkastaa ja ylläpitää sylintereitä ilman merkittäviä seisokkeja on välttämätöntä.

Nosturien hydrauliset sylinterit ovat enemmän kuin vain toimilaitteita-ne ovat turvallisuuskriittisiä komponentteja, jotka edistävät sekä nostojärjestelmien tehokkuutta että luotettavuutta.

Raskaat hydrauliset sylinterit: erityiset sovellukset

Raskaat hydrauliset sylinterit on suunniteltu vaativiin tehtäviin, joihin liittyy äärimmäinen voima, korkea paine ja jatkuva toiminta. Nämä sylinterit ovat kriittisiä komponentteja teollisuudenaloilla, kuten rakennus, kaivostoiminta ja raskas valmistus, joissa laitteiden suorituskyky ja luotettavuus ovat ensiarvoisen tärkeitä. Niiden vankka rakennus- ja erikoistuneen suunnitteluominaisuuksien avulla ne voivat toimia tehokkaasti ankarissa työoloissa ja korkean kuormituksen ympäristöissä.

Käyttö maansiirtolaitteissa

Maan siirtävät koneet, kuten kaivinkoneet, puskutraktorit ja pyöräkuormaimet, riippuvat hydraulisista sylintereistä kaivamiseen, nostamiseen, työntämiseen ja ohjaustoimiin. Nämä sovellukset vaativat sylinterit, joilla on suuri lähtövoima, hankausvastus ja pitkä käyttöikä.

Avainroolit:

• Käsivarsi, puomi ja ämpäri -niveltyminen kaivinkoneissa
• Terän nosto ja kallistus puskutrakteereihin
• Ohjaus ja kauhanhallinta kuormaimissa

Suunnitteluvaatimukset:

• Kovetetut pinnat vastustamaan likaa ja iskua
• Raskasseinät tynnyrit hoitamaan korkeita sisäisiä paineita
• Luotettavia tiivisteitä saastumisen estämiseksi

Käyttö kaivoslaitteissa

Kaivostoimintaan sisältyy laaja-alaisia, voimakkaita koneita, kuten kivimurskaimia, porauslaitteita ja kuorma-autoja. Näissä koneissa käytettyjen hydraulisten sylinterien on toimittava jatkuvien korkeiden kuormitusten alla, kestävä korroosio ja kestävä hankaavaa materiaalin altistumista.

Avainroolit:

• Poraus- ja tylsät operaatiot
• Jousitusjärjestelmät kuljetusluuksilla
• Kallio- ja murskauslaitteet

Suunnitteluvaatimukset:

• Korkeapaineiset arvosanat syvälle poraukselle
• Korroosiokeskeiset pinnoitteet kemiallista altistumista varten
• Erittäin kestävät tiivisteet hiomapölyn käsittelemiseksi

Käyttö teollisuuspuristimissa

Valmistuksessa, metallien muodostumisessa ja kierrätyksessä käytetyt hydrauliset puristimet luottavat hydraulisiin sylintereihin valtavan paineen kohdistamiseksi materiaalien muotoiluun tai puristamiseen. Näiden sylinterien on annettava tarkka, johdonmukainen voima pitkien työjaksojen välillä.

Avainroolit:

• Sovellusten taonta ja leimaaminen
• Materiaalin tiivistys kierrätysjärjestelmissä
• Komponenttien muodostuminen ja suulakkeet

Suunnitteluvaatimukset:

• Tarkkuusmaa-sauvat sujuvan käytön varalta
• Vahvistetut päätykannat ja laakerit vakauden suhteen
• Lämpötilan kestävät tiivisteet lämmitetyissä ympäristöissä

Suunnittelu näkökohdat raskaiden sylinterien kanssa

Raskaan hydraulisten sylinterien valitseminen tai suunnittelu vaatii huomiota suorituskykyyn, kestävyyteen ja turvallisuustekijöihin:

• Painekapasiteetti: Täytyy kestää kestävät ja piikkipaineet ilman muodonmuutoksia tai vuotoja.
• Syklielämä: Korkean taajuuden operaatiot vaativat sylintereitä, joiden kesto on pitkäaikainen kestävyys ja minimaalinen kuluminen.
• Materiaalivalinta: Seosterästä, lämmönkäsittelyä ja pinnan kovettumista käytetään usein voimakkuuden ja pitkäikäisyyden parantamiseksi.
• SEAL -tekniikka: Edistyneet tiivistysjärjestelmät estävät sisäistä ja ulkoista vuotoa ja käsittelevät nopeaa liikettä.
• Asennuskokoonpano: Asennustyylin on tuettava raskaita kuormia ja sallittava vakaa toiminta suurella voimalla.

Raskaat hydrauliset sylinterit ovat suurten laitteiden voiman ja tarkkuuden takana. Heidän roolinsa on keskeistä sujuvan toiminnan, maksimaalisen tuotannon ja operaattorin turvallisuuden varmistamisessa joissain maailman haastavimmissa teollisuusympäristöissä.

Keskeiset näkökohdat valittaessa a Hydraulisylinteri

Oikean hydraulisylinterin valitseminen on välttämätöntä luotettavan suorituskyvyn saavuttamiseksi, seisokkien minimoimiseksi ja järjestelmän turvallisuuden varmistamiseksi. Käytetäänkö sylinteriä nosturissa, kaivoskoneessa tai teollisuuspuristimessa, on arvioitava useita teknisiä ja ympäristötekijöitä vastaamaan sylinteriä sen käyttövaatimuksiin.

Kuormituskapasiteetti

Vaaditun kuormituksen kapasiteetin määrittäminen:
Kuormituskapasiteetti viittaa suurimpaan voimaan, jonka hydraulisylinteri voi turvallisesti kohdistaa. Tämä riippuu männän alueesta ja järjestelmäpaineesta. Laskemalla tarkasti kuormitusvaatimukset, mukaan lukien staattiset ja dynaamiset kuormat, varmistaa, että sylinteri voi toimia ilman rasitusta tai vikaantumista.

Turvallisuustekijät:
Oikea turvamarginaali - tyypillisesti 1,5 - 2 kertaa odotettu työkuorma - on rakennettu malliin kompensoimaan odottamattomia stressiä, iskukuormia ja väsymystä ajan myötä. Kuormitusvaatimusten aliarviointi voi johtaa ennenaikaiseen kulumiseen tai katastrofaaliseen vikaan.

Käyttöpaine

Sylinterin sovittaminen järjestelmäpaineeseen:
Hydrauliset järjestelmät toimivat erilaisilla painealueilla koneista ja tehtävästä riippuen. Yleiset teollisuusjärjestelmät vaihtelevat 2 000 - 5000 psi, kun taas erikoistuneet sovellukset voivat ylittää sen. Sylinterit on arvioitava kestämään normaalin käyttöpaineen lisäksi myös painepiikit.

Painekäyttö ja turvamarginaalit:
Valmistajat luetellaan tyypillisesti enimmäisarvopaine, mukaan lukien sisäänrakennetut turvamarginaalit. On tärkeää varmistaa, että kaikki komponentit - sylinteri, tiivisteet, varusteet - voivat käsitellä määritettyä painetta ilman vuotojen tai räjähdyksen riskiä.

Aivohalvauksen pituus

Tarvittavan aivohalvauksen pituuden laskeminen:
Aivohalvauksen pituus on etäisyys, jonka männän sauva kulkee täysin sisäänvedettynä täysin laajennettuun. Tämä on laskettava huolellisesti sovelluksen edellyttämän liikkeen perusteella. Liian pitkät aivohalvaukset kompaktissa suunnittelussa voivat aiheuttaa sauvan taipumisen tai epävakauden.

Vaikutus sylinterisuunnitteluun:
Pidemmät aivohalvaukset saattavat vaatia oppaita tai sauvatukea soljen estämiseksi. Teleskooppisia sylintereitä käytetään usein, kun avaruusrajoitukset rajoittavat kykyä käyttää pitkää yhden vaiheen sylinteriä.

Asennustyyli

Eri asennusvaihtoehdot:
Hydraulisia sylintereitä on saatavana useissa asennuskokoonpanoissa, mukaan lukien:

• Laippa -kiinnitys: Tarjoaa jäykän ja kiinteän aseman, joka sopii suoraviivaiseen voimankäyttöön.
• Clevis -kiinnitys: Mahdollistaa kääntyvän liikkeen, ihanteellisen kytkimille tai missä kulman liikettä tarvitaan.
• Trunnion -vuori: Soveltuu sovelluksiin, jotka vaativat sivusuuntaista kiertoa tai kompleksia liikematkoja.

Sopivan asennustyylin valitseminen:
Valinta riippuu konikomponenttien liikkeen kuviosta, kuorman suunnasta ja kohdistamisesta. Oikea kiinnitys vähentää kulumista ja estää sivukuormituksen, mikä voi vahingoittaa sylinteriä ja sen tiivisteitä.

Ympäristötekijät

Lämpötila, korroosio ja muut ympäristönäkökohdat:
Hydrauliset sylinterit voivat toimia äärimmäisissä olosuhteissa, kuten jäätymislämpötilat, korkea lämpö, suolavesiympäristö tai hankaava pöly. Nämä tekijät vaikuttavat sylinterimateriaalin valintaan, tiiviskoostumukseen ja pintakäsittelyihin.

Materiaalivalinta ankariin ympäristöihin:

• Ruostumattomasta teräksestä valmistettu tai kromi-pinnoitettu sauvat: Paranna korroosionkestävyyttä
• Nikkeli- tai epoksipinnoitteet: Suojaa kemialliselta altistumiselta
• Korkean lämpötilan tiivisteet: Pidä suorituskyky lämpörasituksen alla
• Sauvan pyyhkimet ja kaapimet: Pidä roskat pois sylinterin sisäosista

Oikean hydraulisylinterin valitseminen sisältää enemmän kuin pelkästään mitat. Se vaatii kattavan analyysin mekaanisesta kuormasta, järjestelmäpaineesta, ympäristöaltistuksesta, liikeprofiilista ja toimintaturvallisuudesta. Sijoittaminen hyvin määriteltyyn sylinteriin auttaa parantamaan järjestelmän suorituskykyä, pidentämään laitteiden käyttöikää ja vähentämään pitkäaikaisia käyttökustannuksia.

Hydraulisylinterin ylläpito

Oikea ylläpito on kriittistä hydraulisten sylinterien luotettavan suorituskyvyn ja pidentyneiden käyttöikäten varmistamiseksi, etenkin vaativissa ympäristöissä, kuten rakennustyömahdollisuuksissa, valmistuslaitoksissa ja kaivostoiminnassa. Hyvin hoidettu hydraulisylinteri ei vain vähennä vikavaaraa, vaan myös parantaa tehokkuutta ja vähentää toimintakustannuksia.

Säännölliset tarkastusmenettelyt

Rutiininomaiset visuaaliset ja toiminnalliset tarkastukset auttavat havaitsemaan varhaiset kulumisen tai toimintahäiriöt. Yleisiä tarkastuksia ovat:

• Tiivistön kunto: Etsi merkkejä vuotojen, halkeilusta tai muodonmuutoksesta sauvan ja rauhasten tiivisteiden ympärillä.
• Tangon pinta: Tarkista pisteytys, pistorasia tai korroosio, joka voi vahingoittaa sisäisiä tiivisteitä tai kompromissisylinterin käyttöä.
• Asennuspisteet: Tarkista kohdistusongelmat, löysät pultit tai rakenteellisten rasitusten merkkejä kiinnitysalueiden ympärille.
• Letkuyhteydet: Varmista, että hydrauliset linjat ovat tiukat ja vapaa vuotamisesta tai hankauksesta.

Säännöllisen tarkastuksen tulisi noudattaa määriteltyä aikataulua operatiivisten tuntien tai kalenterivälien perusteella laitteiden käytöstä riippuen.

Voitelun parhaat käytännöt

Vaikka suurin osa hydraulisylintereistä on itsevoiteltava hydraulinen neste, jotkut komponentit-kuten Clevis-nastat tai Trunnion-kiinnikkeet-voivat vaatia säännöllistä manuaalista voitelua.

• Käytä valmistajan suosittelemaa rasvaa: Yhteensopimattomat voiteluaineet voivat heikentää tiivisteitä tai vaikuttaa suorituskykyyn.
• Puhdista ennen voitelua: Lika- tai hioma -hiukkaset on poistettava varusteista ja liitoksista ennen rasvan levittämistä.
• Vältä ylimääräistä: Ylimääräinen rasva voi houkutella pölyä ja roskia, kiihdyttäen kulumista sen sijaan, että estäisi sitä.

Oikean voitelun ylläpitäminen minimoi kitkan, parantaa liikkeen hallintaa ja estää metalli-metalli-kosketuksen, joka johtaa ennenaikaiseen kulumiseen.

Ennaltaehkäisevä huoltovinkit

Ennaltaehkäisevä ylläpito ylittää reaktiiviset korjaukset käsittelemällä mahdollisia kysymyksiä ennen niiden johtamista. Parhaita käytäntöjä ovat:

• Nesteen puhtaus: Saastunut hydraulinen neste on yksi sylinterin vajaatoiminnan johtavista syistä. Korvaa suodattimet säännöllisesti ja tarkista nesteen laatu.
• Tiivisteen vaihtosyklit: Vaihda tiivisteet ennakoivasti aikataulun aikana seisovien seisokkien välttämiseksi.
• Kohdistustarkistukset: Virheellinen kohdistus voi aiheuttaa sivukuormitusta, mikä johtaa epätasaisiin sauvojen ja tiivisteiden kulumiseen.
• Suojaavat toimenpiteet: Asenna sauvan palje tai kilpi ympäristöihin, joissa pöly, muta tai roskat ovat yleisiä.
• Ympäristönhallinta: Käytä lämmittimiä, jäähdyttimiä tai eristyskääreitä, kun ne toimivat äärimmäisissä lämpötiloissa nesteen viskositeetin pitämiseksi optimaalisilla alueilla.

Ennaltaehkäisevä lähestymistapa ei vain pidä hydraulijärjestelmiä sujuvasti, vaan myös myötävaikuttaa käyttäjän turvallisuuteen ja kustannustehokkaisiin toimintoihin.

Johdonmukainen ylläpito on hydraulisen järjestelmän luotettavuuden perusta. Laitteenomistajat voivat pidentää selkeän huoltosuunnitelman, joka sisältää tarkastukset, voitelun ja ennaltaehkäisevät toimenpiteet, laitteiden omistajat voivat pidentää merkittävästi hydraulisten sylinterien käyttöikää ja vähentää suunnittelemattomien seisokkien tai kalliiden vikojen todennäköisyyttä.

Vianmääritys Yleiset hydraulisylinteriongelmat

Jopa asianmukaisella suunnittelulla ja rutiininomaisella kunnossapidolla hydrauliset sylinterit voivat kokea suorituskykyongelmia ajan myötä. Varhaisvaroitusmerkkien tunnistaminen ja niiden perimmäisten syiden ymmärtäminen auttaa estämään pienten ongelmien lisääntymistä kalliisiin vikoihin. Alla on joitain yleisimmistä hydraulisylinterikysymyksistä ja kuinka käsitellä niitä tehokkaasti.

Yleisten kysymysten tunnistaminen

1. Hydrauliset nestevuodot:
Verrojen, satamien tai tiivisteiden ympärillä olevat vuodot ovat yleisimpiä ongelmia. Ne voivat johtua kuluneista tiivisteistä, sauvan naarmuista, virheellisestä asennuksesta tai liiallisesta sisäisestä paineesta.

2. Hidas tai nykimäkäyttö:
Sylinterit, jotka liikkuvat virheellisesti tai tavallista hitaammin, saattavat käsitellä sisäisiä vuotoja, loukkuun jääneitä ilmaa, saastuneita nesteitä tai vaurioituneita tiivisteitä.

3. Sylinterin ajautuminen:
Kun sylinteri ulottuu tai vetäytyy yksinään ilman syöttöä, se johtuu usein sisäisestä ohituksesta (neste vuotaa männän tiivisteen ohi), viallisista venttiileistä tai virheellisestä järjestelmän paineesta.

4. Ylikuumeneminen:
Liiallinen lämmöntuotanto voi vähentää nesteviskositeettia ja vaurioittaa tiivisteitä. Syitä ovat korkea järjestelmäpaine, ylikuormitus tai huono lämmön hajoaminen.

5. sauvan muodonmuutos tai pisteytys:
Taivutettu tai pisteytetty sauva osoittaa sivukuormituksen, väärinkäytön tai saastumisen. Tämä voi johtaa tiivistämiseen vaurioihin, vuotoihin ja mahdolliseen sylinterin vajaatoimintaan.

6. Ulkoinen saastuminen:
Muta, pöly tai kemikaalit sauvan pinnalla voidaan vetää sylinteriin vetäytymisen aikana, kiihdyttäen sisäistä kulumista.

Vianetsintävaiheet

Vaihe 1: Visuaalinen tarkastus
Tarkista sylinteristä näkyviä vaurioita, öljyvuotoja, asennettavia väärinkäytöksiä ja epäpuhtauksia. Kiinnitä erityistä huomiota sauvaan, tiivisteisiin ja varusteisiin.

Vaihe 2: Painekokeet
Testaa hydraulinen paine sylinteriporteissa selvittääksesi, johtuuko ongelma itse sylinteristä vai laajemmasta hydraulijärjestelmästä.

Vaihe 3: Tiivistön arviointi
Tarkasta sisäiset tiivisteet, jos sylinteri puretaan. Etsi litistä, halkeilua, turvotusta tai suulakepuristamista - merkkejä, jotka osoittavat nesteen yhteensopimattomuuden tai kulumisen.

Vaihe 4: Tarkista kohdistus ja asennus
Varmista, että sylinteri on oikein kohdistettu kuorman suunnan kanssa ja että asennuslaitteisto on turvallinen ja vahingoittumaton.

Vaihe 5: Analysoi nesteolosuhteet
Tarkista hydraulisen nesteen värimuutoksen, metallihiukkasten tai saastumisen varalta. Likainen tai hajotettu neste tulee korvata ja tutkia suodattimia.

Milloin korjata vs. vaihda

Korjaa kun:

• Aihe rajoittuu tiivisteisiin, laakereihin tai pintakulutuksiin.
• Sylinterin tynnyri ja sauva ovat rakenteellisesti ehjät.
• Seisokki- ja korjauskustannukset ovat hallittavissa.
• Sylinterimallille on saatavana korjauspaketti.

Vaihda kun:

• Sauva on taivutettu vakavasti tai pisteytetty.
• Sylinterissä on laaja korroosio tai väsymys halkeilla.
• Korjauskustannukset lähestyvät tai ylittävät korvauskustannukset.
• Suorituskykyä ei voida palauttaa luotettavasti korjausten kautta.

Tietäminen, milloin korjata ja milloin sylinterin korvaaminen on tasapaino kustannusten, ajan ja riskin välillä. Nopea interventio ja asianmukainen diagnostiikka voivat vähentää järjestelmän yleistä seisokkeja ja estää niihin liittyviä komponenttivaurioita.

Hydraulisylinterin korjaus

Ajan myötä hydrauliset sylinterit voivat kokea kulumista ja vaurioita, jotka vaativat enemmän kuin rutiininomaista huoltoa. Hydraulisylinterin korjaaminen voi palauttaa sen suorituskyvyn ja pidentää sen käyttöiän - usein halvemmalla kuin täysi vaihto. Aiheen vakavuudesta ja luonteesta riippuen korjaukset voivat vaihdella yksinkertaisesta tiivisteen vaihdosta täyteen sauvan uudelleenkäyttöön tai tynnyrin kunnostukseen.

Peruskorjaustekniikat

1. purkaminen:
Aloita irrottamalla sylinteri turvallisesti hydraulijärjestelmästä ja poistamalla se laitteesta. Puhdista ulkopinta perusteellisesti saastumisen estämiseksi. Poista yksikkö varovasti ja huomauttaa komponenttien suunnasta tarkan uudelleenkokoonpanon vuoksi.

2. Komponenttien tarkastus:
Jokainen komponentti - Piston, sauva, tiivisteet, sylinterin tynnyri ja rauhas - on tarkistettava kulumisen, muodonmuutoksen, korroosion tai halkeamien varalta. Yleisiä tarkastustyökaluja ovat paksuus, mikrometrit ja valintaindikaattorit.

3. kiillotus ja puhdistus:
Pienet sauvojen naarmuja voidaan usein kiillottaa käyttämällä hienojauhoja. Sisäisten pintojen puhdistaminen on välttämätöntä metallihiukkasten, lietteen tai hajotettujen nesteiden tähteiden poistamiseksi.

4. Kuluneen osien vaihtaminen:
Vaurioituneet tai kuluneet tiivisteet, holkit ja kulutusrenkaat tulee vaihtaa valmistajan hyväksymillä sarjoilla. Jos sauva on pistynyt tai taipunut, se voi vaatia suoristamista tai pinnoitusta.

5. Kokoonpano ja testaus:
Kun olet vaihtanut tarvittavat osat, koota sylinteri asianmukaisten vääntömomenttien eritelmien mukaisesti. Suorita painekoe tai syklitesti tiivistymisen eheyden ja tasaisen toiminnan tarkistamiseksi ennen sylinterin uudelleenasentamista.

Tiivisteenvaihto

Tiivistealue on yksi yleisimmistä syistä hydraulisylinterin toimintahäiriöihin. Tiivisteiden korvaaminen on tyypillisesti kustannustehokas korjaus, joka voi palauttaa suorituskyvyn ja estää vuotoja.

Tiivistetyypit vaihdettavaksi:

• Tangon sinetöinti: Estä neste vuotamasta sylinteristä.

• Männän hylkeet: Pidä paine sylinterikammioiden välillä.

• Pyyhkimen tiivisteet: Poista epäpuhtaudet sauvasta, kun se vetäytyy.

• O-renkaat ja varmuuskopiot: Tarjoa ylimääräistä tiivistystä kriittisissä nivelissä.

Parhaat käytännöt:

• Käytä aina tiivisteitä, jotka vastaavat alkuperäisiä eritelmiä.

• Puhdista tiivisteurat ja tarkista nikkejä tai uria ennen uusien tiivisteiden asentamista.

• Voitele tiivisteet yhteensopivalla hydraulinesteellä ennen kokoonpanoa kuivien aloitusten välttämiseksi.

Milloin etsiä ammatillisia korjauspalveluita

Vaikka peruskorjaukset voidaan tehdä sisäisesti oikeilla työkaluilla ja kokemuksilla, jotkut tilanteet vaativat asiantuntija-huomiota:

• Vakavat vahingot: Syvä pisteytys sauvoissa, halkeilussa tynnyrissä tai rikkoutuneissa päätykanneissa vaatii usein erikoistunutta koneistamista tai hitsausta.

• Tarkkuusvaatimukset: Sertifioitujen teknikkojen tulee korjata ja testata sylinterit korkean tarkkailulaitteiden tai turvallisuuskriittisten sovellusten.

• Mukautetut sylinterit: Mukautettujen tai harvinaisten sylinterien korjaukset voivat sisältää erikoistuneiden osien tai käänteisen suunnittelun komponenttien hankintaa.

• Testaus ja sertifiointi: Ammattiliikkeet tarjoavat usein korjauksen jälkeisiä testauksia (paineen testaus, vuototarkistukset) ja tarjoavat takuita heidän työstään.

Yhteistyö kokeneen hydraulisen korjauspalvelun kanssa voi vähentää väärien korjausten riskiä ja varmistaa, että sylinteri täyttää OEM -eritelmät ja turvallisuusstandardit.

Oikea -aikainen ja tehokas hydraulisylinterin korjaus voi palauttaa suorituskyvyn, vähentää laitteiden seisokkeja ja pidentää arvokkaiden koneiden käyttöikää. Tietäminen, mitkä kysymykset voidaan käsitellä sisäisesti ja mikä vaatii ammatillista asiantuntemusta, on avain pitkäaikaisen toiminnan tehokkuuden hallintaan.

Ylä hydraulisylinterivalmistajat

Kun luotettavuus, turvallisuus ja suorituskyky ei ole neuvoteltavissa, luotettavien valmistajien hydraulisten sylinterien valitseminen on välttämätöntä. Hyvämaineiset toimittajat eivät tarjoa vain korkealaatuisia tuotteita, vaan tarjoavat myös tekniikan tukea, räätälöintipalveluita ja globaaleja logistiikkaominaisuuksia. Alla on joitain hydraulisylinteriteollisuuden johtavista valmistajista, jotka tunnustetaan heidän innovaatioistaan, kestävyydestään ja kansainvälisten standardien noudattamisesta.

Parker Hannifin

Yleiskatsaus:
Parker on globaali johtaja liike- ja valvontatekniikat, jotka tarjoavat laajan valikoiman hydraulisia sylintereitä teollisiin ja mobiilisovelluksiin. Heidän sylinterit tunnetaan tarkkuustekniikasta, kestävyydestä ja tuesta korkeapaineympäristöille.

Tuotetarjonta:

• Raskaat teollisuushitsatut sylinterit
• NFPA -solmiotangon sylinterit
• Räätälöidyt sylinterit kaivos-, meri- ja öljy- ja kaasusektoreille

Bosch Rexroth

Yleiskatsaus:
Bosch Rexroth tarjoaa kattavan portfolion hydraulisia toimilaitteita, mukaan lukien sekä vakio- että räätälöityjä sylinteriliuoksia. Heidän tuotteensa täyttävät kansainväliset laatustandardit, ja niitä käytetään aloilla, kuten energialla, infrastruktuurilla ja raskailla koneilla.

Tuotetarjonta:

• Mill-tyyppinen ja solmiotangon sylinterit
• Teleskooppiset sylinterit mobiilisovelluksiin
• Älykkäät sylinterit, joilla on integroitu sijaintianturit

Toukka hydrauliikka

Yleiskatsaus:
Caterpillar valmistaa raskaita hydraulisia sylintereitä omille rakennus- ja kaivoslaitteille, mutta toimittaa myös OEM-valmistajiin maailmanlaajuisesti. Nämä sylinterit on suunniteltu kestävyyteen äärimmäisissä olosuhteissa.

Tuotetarjonta:

• Karkeiset sylinterit kiskoihin, kuormaajiin ja kaivinkoneisiin
• Pitkäaikaisten tiivistysjärjestelmien ja korroosioiden kestävät sauvat
• Uudelleenvalmistus- ja korjauspalvelut

Eaton -hydrauliikka

Yleiskatsaus:
Eaton tarjoaa korkean suorituskyvyn hydrauliset sylinterit, jotka on räätälöity mobiili- ja teollisuusjärjestelmiin. Korostaen voimakkaasti luotettavuutta, niiden sylintereitä käytetään maataloudessa, meri- ja ilmailualan teollisuudessa.

Tuotetarjonta:

• Suuret teollisuussylinterit
• Kompaktit mobiililaitteiden sylinterit
• Nopea, korkean syklin toimilaitteet

Hydratekniteollisuus

Yleiskatsaus:
Hydratech Industries on erikoistunut laajamittaisiin ja räätälöityihin hydraulisiin sylintereihin, kuten tuulen energiaa, merellä olevaa porausta ja raskasta kuljetusta. Ne tunnetaan tekniikan asiantuntemuksestaan ja projektikohtaisesta suunnittelutuesta.

Tuotetarjonta:

• Suuren halkaisijan ja pitkävaiheinen sylinterit
• Tuuliturbiinien hydrauliset nousuputket
• Sylinterit offshore -nosturille ja tunkeutumisjärjestelmille

Ligon Industries

Yleiskatsaus:
Yhtenä suurimmista Pohjois -Amerikan hydraulisylinterien toimittajista Ligon toimii yritysverkoston kautta, jokainen palvelee markkinarakoja. Niiden joustavuus ja reagointikyky tekevät heistä suositun toimittajan räätälöityihin ja OEM -ratkaisuihin.

Tuotetarjonta:

• Hitsattu runko ja solmiotangon sylinterit
• Teleskooppisylinterit kaato- ja hylkäämisajoneuvoihin
• Lyhyt läpimenoaika räätälöityyn tuotantoon

Nämä valmistajat edustavat poikkileikkausta hydraulisylinterimarkkinoista standardisoidusta massatuotantosylinteristä erittäin räätälöityihin yksiköihin monimutkaisissa sovelluksissa. Valmistajan valitseminen sisältää vain tuotteiden eritelmien lisäksi myös teknisen tuen, globaalien palveluverkkojen ja mahdollisuuden täyttää vaatimustenmukaisuus- tai sertifiointivaatimukset.

Hydraulisylinteritekniikan tulevat trendit

Kun teollisuus pyrkii kohti tehokkaampaa, älykkäämpää ja ympäristöystävällistä konetta, hydraulinen sylinteritekniikka kehittyy edelleen. Materiaalien, elektroniikan integroinnin ja suunnittelun optimoinnin edistyminen muotoilevat näiden kriittisten komponenttien tulevaisuutta. Alla on keskeisiä suuntauksia, joiden odotetaan vaikuttavan hydrauliseen sylinterin kehitykseen ja sovelluksiin tulevina vuosina.

Materiaalien ja pintakäsittelyjen eteneminen

Valmistajat käyttävät edistyneitä materiaaleja ja pintateknologioita vastaamaan korkeampiin suorituskykytarpeisiin ja pidentämään käyttöiän käyttöä:

• Korkean lujin seokset: Lämpökäsitellyn teräs- ja komposiittimateriaalien käyttö lisää kuormituskykyä lisäämättä liiallista painoa.
• Korroosiokeskeiset pinnoitteet: Kromivaihtoehdot, kuten nikkelipinnoitetut tai keraamiset pinnoitetut sauvat, tarjoavat parantuneen kulumisen, kemikaalien ja ympäristön hajoamisen kestävyyden.
• Matalakiiliset vuoraukset ja tiivistemateriaalit: Uudet polymeerit ja synteettiset materiaalit vähentävät energian menetystä ja parantavat liikkeen sileyttä korkean paineessa.

Nämä aineelliset innovaatiot edistävät pidempiä huoltovälejä ja luotettavampaa toimintaa ankarissa tai jatkuvassa käytössä.

Älykkäät hydrauliset sylinterit ja Internet -integraatio

Teollisuus 4.0 -teknologian kasvaessa hydrauliset sylinterit integroituvat yhä enemmän antureihin ja ohjausjärjestelmiin reaaliaikaisen seurannan ja automaation mahdollistamiseksi.

• Sijainti- ja paineanturit: Sulautetut anturit tarjoavat jatkuvaa palautetta männän asennosta, kuormitusvoimasta ja paineesta, tarkkuuden ja turvallisuuden parantamisesta.
• Ehtovalvonta: Älykkäät sylinterit havaitsevat varhaiset kulumisen, vuotojen tai ylikuormituksen merkit, mahdollistaa ennustavan ylläpidon ja minimoi seisokkeja.
• Etädiagnostiikka: Yhdistetyt sylinterit lähettävät toimintatiedot keskitettyihin järjestelmiin suorituskyvyn seurantaa ja etävaihetta varten.

Nämä ominaisuudet ovat erityisen arvokkaita aloilla, kuten kaivostoiminnassa, logistiikassa, ilmailu- ja automatisoidussa valmistuksessa, missä käyttöaika ja tarkkuus ovat kriittisiä.

Energiatehokkuusparannukset

Energiankulutuksen vähentämisestä hydraulijärjestelmissä on tullut ensisijainen tavoite nousevien toimintakustannusten ja ympäristöongelmien vuoksi.

• Kuormitustusaineen hydrauliikka: Mukautuvat järjestelmät säätävät nesteen virtausta ja painetta vastaamaan kuorman kysyntää vähentämällä ylimääräistä energian käyttöä.
• Kevyt sylinterisuunnittelu: Parannetut materiaalit ja rakenteellinen optimointi auttavat vähentämään painoa, mikä puolestaan alentaa liikkuvien laitteiden tehonvaatimuksia.
• Sähköhydrauliset hybridijärjestelmät: Sähköasemien integrointi hydraulisiin toimilaitteisiin parantaa hallintaa ja vähentää energian menetystä perinteisiin järjestelmiin verrattuna.

Näiden edistysaskeleiden tavoitteena on tehdä hydraulisylintereistä kestävämpiä ylläpitäen tai parantamalla suorituskykyä vaativissa sovelluksissa.

Mukauttaminen ja modulaarinen suunnittelu

Nykyaikaiset laitteet vaativat usein räätälöityjä ratkaisuja eikä hyllykomponentteja. Valmistajat ovat siirtymässä kohti modulaarisempia, muokattavissa olevia sylinterimalleja:

• Konfiguroitavat sylinterialustat: Asiakkaat voivat määrittää reikäkoon, iskunpituuden, asennustyylin ja anturipaketit standardisoidusta vaihtoehdoista.

• Sovelluskohtaiset ratkaisut: Kompakteista sylintereistä avaruusrajoitettuihin järjestelmiin ylisuuriin sylintereihin offshore-operaatioihin, räätälöinti mahdollistaa paremman kohdistuksen toiminnallisten tarpeiden kanssa.

Tämä siirtyminen kohti modulaarisuutta lyhentää läpimenoaikaa ja tekee korkean suorituskyvyn ratkaisuista helpommin kaikilla toimialoilla.

Hydrauliset sylinterit eivät ole enää vain yksinkertaisia mekaanisia laitteita. Kun älykkäät tekniikat ja kestävät tekniikkakäytännöt integroituvat enemmän teollisuusjärjestelmiin, hydrauliset sylinterit kehittyvät älykkäiksi, tehokkaiksi ja sovellustietoisiksi komponenteiksi. Nämä innovaatiot lupaavat parantaa suorituskykyä, vähentää toimintakustannuksia ja avata uusia mahdollisuuksia rakentamisen, valmistuksen, energian ja sen ulkopuolella.

Johtopäätös

Hydrauliset sylinterit ovat nosturien ja raskaiden koneiden peruskomponentteja, jotka tarjoavat lineaarisen voiman ja tarkan liikkeen, jota tarvitaan monimutkaiseen nostamiseen, työntämiseen ja sijoittamiseen. Erityyppisten - kuten yhden näyttelijöiden, kaksinkertaisen toiminnan, teleskooppisten, hitsatujen ja solmiotangon sylinterien ymmärtäminen - pukeutuvat oikean ratkaisun valitsemisessa tiettyihin sovelluksiin.

Crane-hydraulisten sylinterien on täytettävä tiukat vaatimukset kuormituskapasiteetista, turvallisuudesta ja ympäristönkestävyydestä, kun taas raskaat sylinterit maan siirtämisessä, kaivos- ja teollisuuspuristimissa vaativat kestävyyden, paineen kestävyyden ja luotettavan tiivistyksen. Hydraulisylinterin valitseminen sisältää huolellisesti kuormitusvaatimusten, käyttöpaineen, iskunpituuden, asennustyylin ja ympäristötekijöiden ottamisen optimaalisen suorituskyvyn ja pitkäikäisyyden varmistamiseksi.

Säännöllinen ylläpito, mukaan lukien tarkastukset, voitelu ja ennaltaehkäisevä hoito, on kriittinen rooli yleisten ongelmien, kuten vuotojen, hidas toiminnan ja sauvavaurioiden, estämisessä. Ajankohtainen vianetsintä ja korjaukset, joko talossa tai ammatillisilla palveluilla, auttavat välttämään kalliita seisokkeja ja pidentämään sylinterin käyttöikää.

Kumppanuus hyvämaineisten valmistajien kanssa varmistaa, että vaaditaan olosuhteisiin suunniteltuja laatukomponentteja ja teknisen tuen tukemista. Näyttäen materiaalien, älykkään anturin integroinnin, energiatehokkuuden ja modulaarisen suunnittelun edistykset ajavat hydraulisten sylinterien kehitystä älykkäämpiin, tehokkaampiin ja muokattavissa oleviin ratkaisuihin.

Valitsemalla asianmukaisen hydraulisylinterin ja ylläpitämällä sitä tehokkaasti, käyttäjät voivat parantaa laitteiden suorituskykyä, parantaa turvallisuutta ja vähentää toimintakustannuksia-avaintekijöitä kaikkien raskaiden tai nosturin sovellusten onnistumisessa.
